Supapă cu bilă montată pe trunion de turnare

LYV® produce robinete cu bilă montate pe trunion de turnare de înaltă calitate, de la 2â la 48â în multe medii de aplicații diferite. Dacă proiectele dvs. au nevoie, contactați-ne, vă putem oferi un preț bun.

Trimite o anchetă

Descriere produs

LYV® este un producător și furnizor de supape montate pe trunion de turnare din China, cu aprobarea API 6D, ISO 9001 și CE. Supapele cu bilă montate cu trunion de turnare sunt supapele cu bilă montate pe trunion care, cu procesul de turnare, fac corpul și capota din material din oțel turnat. De obicei, vom trata de 2 sau 3 ori sablare pe suprafața corpului valvelor de turnare pentru a asigura suprafața netedă și frumoasă.


Supapa cu bilă montată cu trunion de turnare este proiectată cu bloc dublu și de tip piston dublu, care este echipată cu sistem de injecție de etanșare atât pentru tijă, cât și pentru scaune în cavitatea corpului, astfel încât să se poată scurge atât de la capetele din amonte, cât și din aval, pentru a preveni scurgerea scaunului sau a tijei. .


Standard internațional de proiectare și testare:

Standard de proiectare: ISO 14313/ ASME B 16.34 /API 6D

Standard de inspecție și testare: API 598/ API 6D

Standard de testare împotriva incendiilor: API 607/API 6FA

Lungime flanșă la flanșă: ANSI B 16.10 - model scurt/ model lung

Conexiune la capăt: Capăt cu flanșă conform ANSI B 16.5, capete sudate cap la cap, capete sudate stoc.

Dimensiunea producătorului și intervalul de presiune:

NPS 2â la 48 â (pentru clasa ANSI 150LB)

NPS 2â la 48â (pentru clasa ANSI 300LB)

NPS 2â la 48â (pentru clasa ANSI 600LB)

NPS 2â la 36â (pentru clasa ANSI 900LB)

NPS 2â la 24â (pentru clasa ANSI 1500LB)

NPS 2â la 12â (pentru clasa ANSI 2500LB)

sau

DN50 până la DN1200 (pentru PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 până la DN1200 (pentru PN4.0Mpa, PN5.0Mpa)

DN50 până la DN1200 (pentru PN6.3Mpa, PN10.0Mpa)

DN50 până la DN900 (pentru PN15.0Mpa)

DN50 până la DN600 (pentru PN25.0Mpa)


Alezajul țevii: Alezajul complet (FB)/ Alezajul redus (RB)

Corp de construcție: intrare de capăt

Capotă/Tip capac: Capotă cu șuruburi/Capotă extinsă

Tip scaun: tip moale/ tip metal cu etanșare rigidă

Flux Direcțional: unidirecțional/bidirecțional

Mediu de serviciu: gaz natural, petrol, apă, gaz oxigenat etc

Serviciu: SOUR, ISO 15156/ NACE MR0175

Emisii fugitive: ISO 15848

Caracteristică: design de siguranță la incendiu

Design antistatic

Tijă rezistentă la explozie

Bloc dublu și design negru

IPAD montat ISO 5211

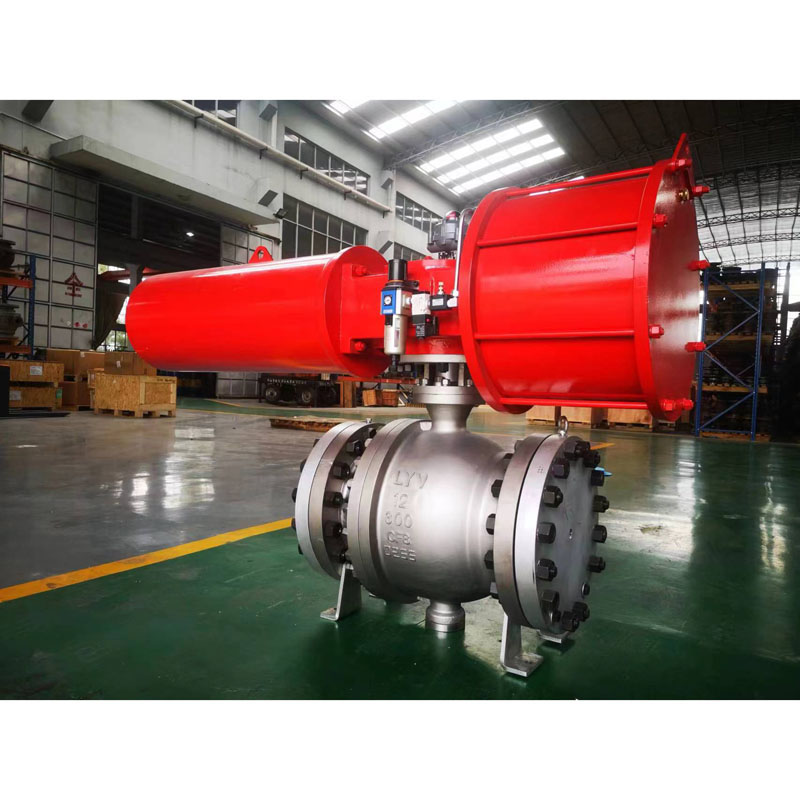

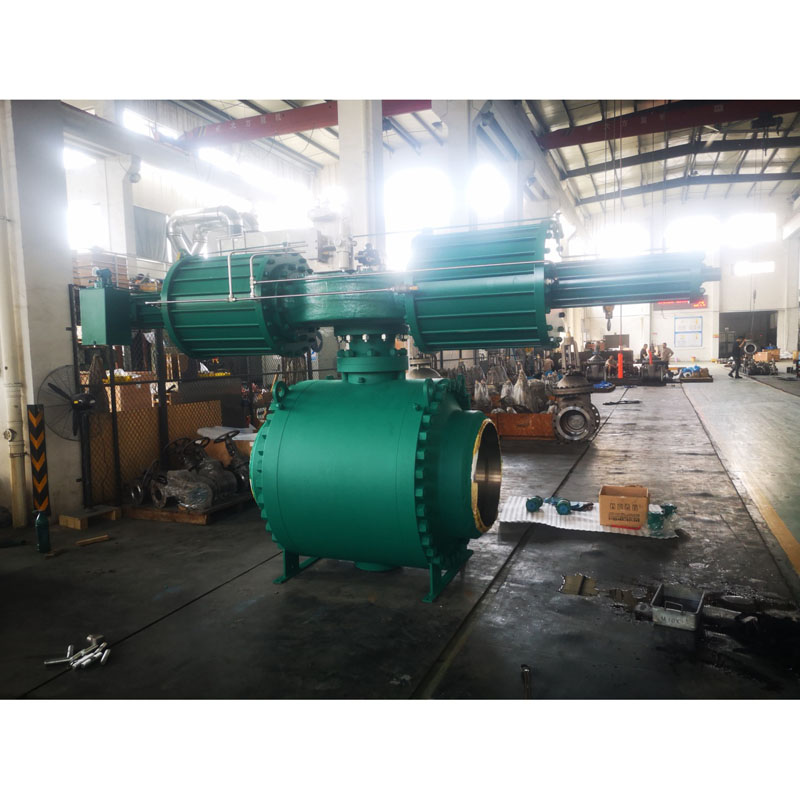

Funcționarea supapei: pârghie manuală / angrenaj melcat / acționat / actuator pneumatic / actuator motor


MOC (Bil of Material – BOM) :

Corp și capotă: ASTM A 216 GR. WCB (oțel carbon)

: ASTM A352 LCB / LCC (oțel carbon la temperatură joasă)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Oțel inoxidabil)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (oțel inoxidabil)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex din oțel inoxidabil)

Bilă solidă: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Notă: Tip scaun Harseal Metal Tratamentul suprafeței cu bile: ENP, HCR, WC, sudare Ni60/ Ni55

Tijă: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Inel de scaun metalic: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Notă: Harseal Metal Scaun Tip Seat Ring Tratamentul suprafeței: ENP, HCR, WC, sudare Ni60/ Ni55

Etanșare scaun: PTFE Virgin / 25% PTFE umplut cu sticlă â GFT / PTFE umplut cu carbon â CFT

: PEEK / Delrin / Grafoil â Inel de grafit

Ambalaj presetupe: PTFE Virgin / 25% PTFE umplut cu sticla â GFT / PTFE umplut cu carbon â CFT

: Grafoil â Inel de grafit



Ce este o supapă cu bilă montată pe trunion?

Supapa cu bilă montată pe trunion este o supapă cu rotire trimestrială care ajută la oprirea curgerii mediului în conducte. Caracteristica unică a supapei cu bilă montată pe trunion este discul său într-o formă rotundă sau sferică plasat în centru. Aceasta continuă să se rotească pentru a opri sau a începe fluxul.
