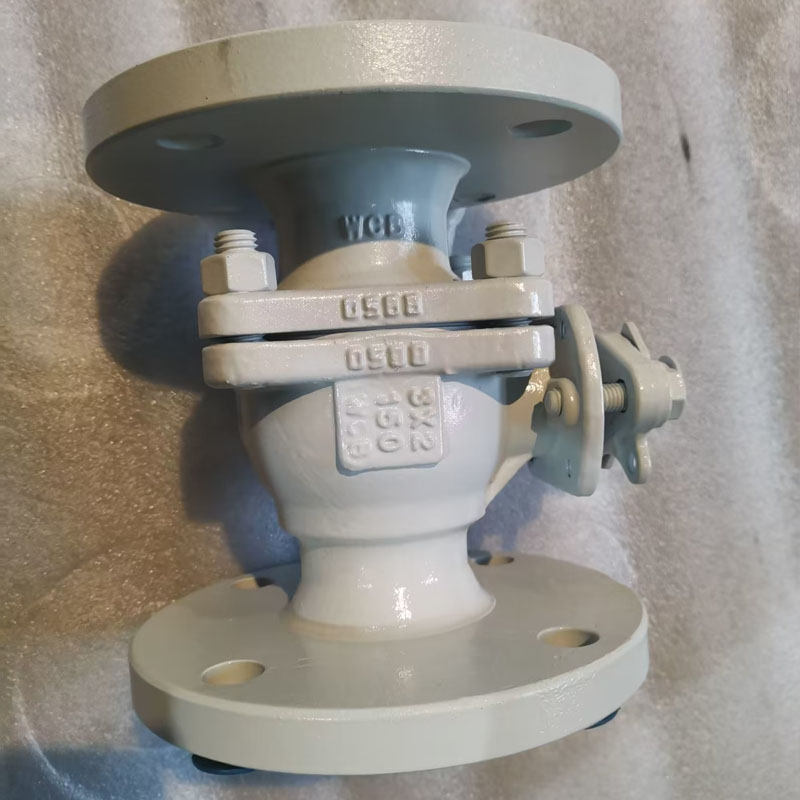

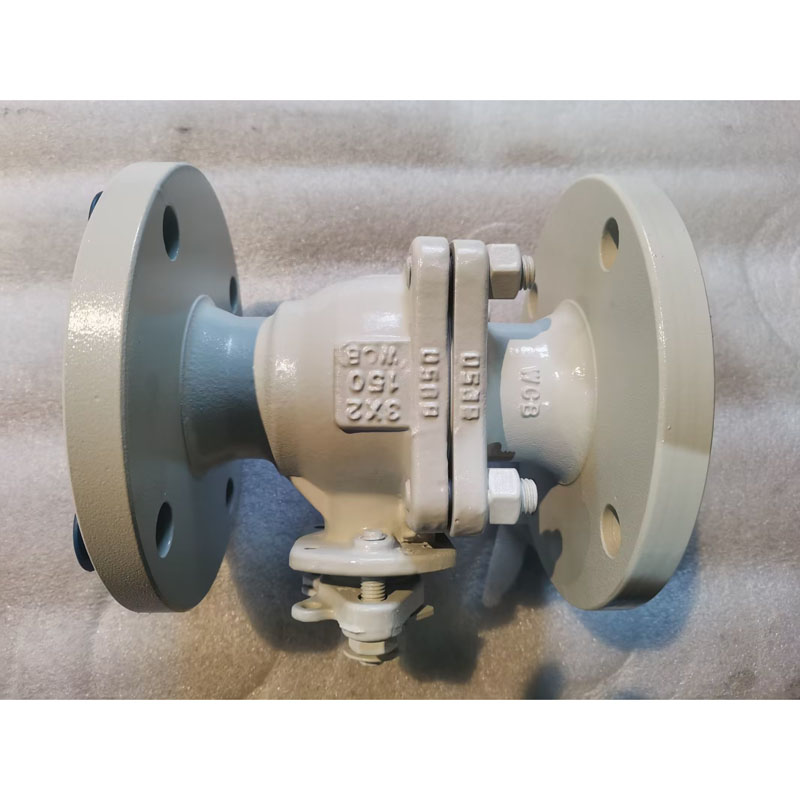

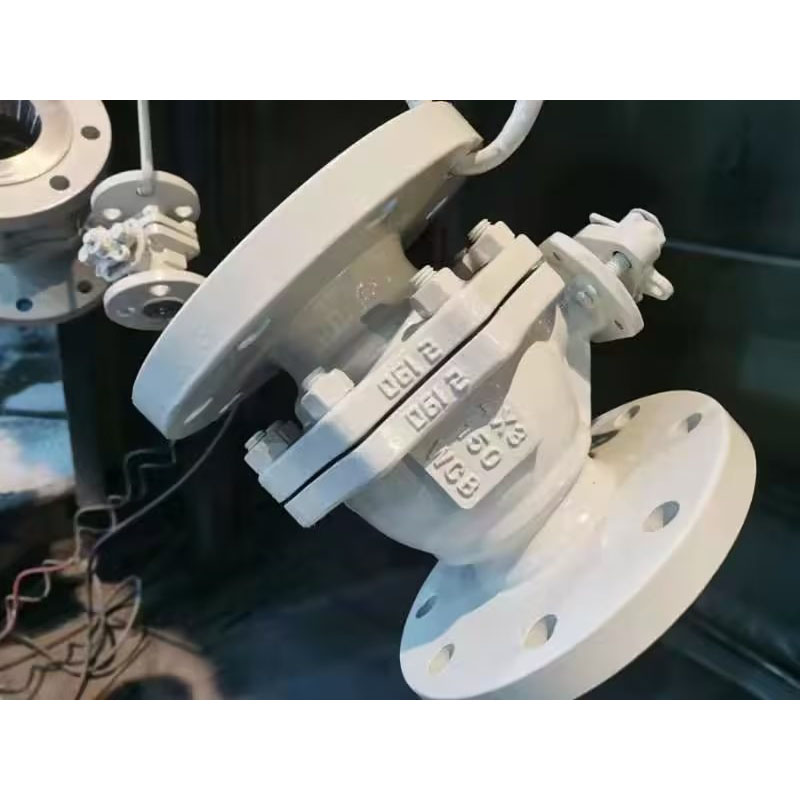

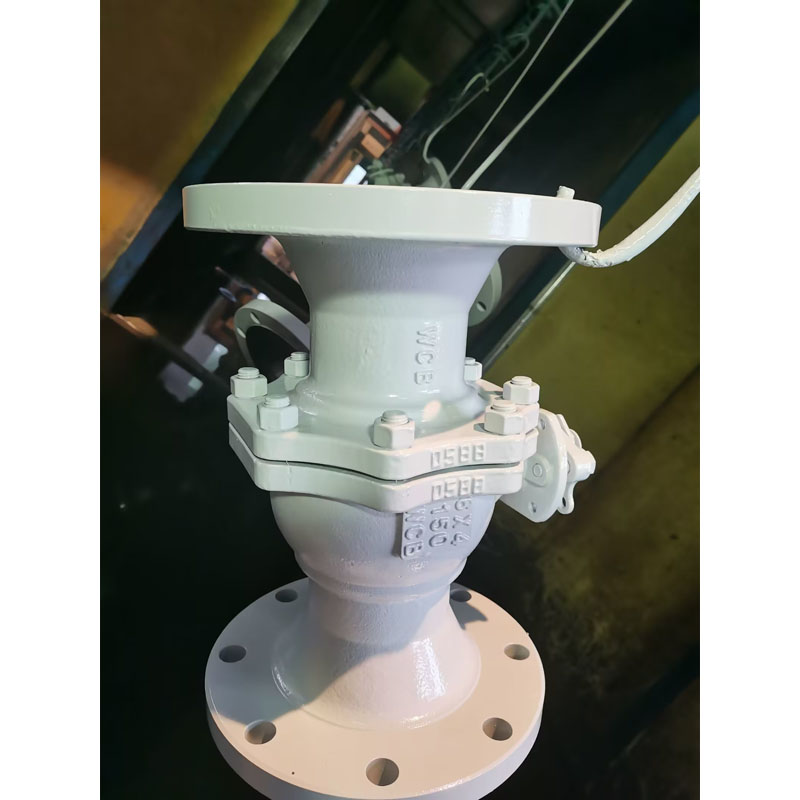

Reduceți orificiul supapei cu bilă plutitoare
  • Reduceți orificiul supapei cu bilă plutitoare - 0 Reduceți orificiul supapei cu bilă plutitoare - 0
  • Reduceți orificiul supapei cu bilă plutitoare - 1 Reduceți orificiul supapei cu bilă plutitoare - 1
  • Reduceți orificiul supapei cu bilă plutitoare - 2 Reduceți orificiul supapei cu bilă plutitoare - 2
  • Reduceți orificiul supapei cu bilă plutitoare - 3 Reduceți orificiul supapei cu bilă plutitoare - 3

Reduceți orificiul supapei cu bilă plutitoare

Supapele cu bilă plutitoare cu orificiu redus sunt utilizate pe scară largă în industria petrolului și gazelor naturale și suntem specializați în producția de supape de dimensiuni diferite; dacă sunteți interesat, vă rugăm să contactați LYV®.

Trimite o anchetă

Descriere produs

Ca producție profesională de supape industriale în China, LYV® a oferit clienților noștri multe robinete cu bilă plutitoare cu orificiu redus de bună calitate în ultimii ani. În mod normal, supapa de reducere a orificiului este cu aproximativ 30% mai ușoară față de supapele cu bilă de aceeași dimensiune, cu orificiu complet, evident, funcția supapei cu bilă de reducere a alezajului este de a economisi spațiul de instalare și de a reduce costul de achiziție pentru întregul sistem de conducte.


Standard internațional de proiectare și testare:

Standard de proiectare: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standard de inspecție și testare: API 598/ API 6D

Standard de testare împotriva incendiilor: API 607/API 6FA

Lungime flanșă la flanșă: ANSI B 16.10 - model scurt/ model lung

Conexiune la capăt: Capăt cu flanșă conform ANSI B 16.5, capete sudate cap la cap, capete sudate stoc.

Dimensiunea producătorului și intervalul de presiune:

NPS 1/2*3/8â la 10*8â (pentru clasa ANSI 150LB)

NPS 1/2*3/8â la 8*6â (pentru clasa ANSI 300LB)

NPS 1/2*3/8â la 4*3â (pentru clasa ANSI 600LB)

Alezajul conductei: Reducere (RB)

Corp de construcție: intrare de capăt

Capotă/Tip capac: Capotă cu șuruburi/Capotă extinsă

Tip scaun: tip moale/ tip metal cu etanșare rigidă

Flux Direcțional: unidirecțional/bidirecțional

Mediu de serviciu: gaz natural, petrol, apă, gaz oxigenat etc

Serviciu: SOUR, ISO 15156/ NACE MR0175

Caracteristică: design de siguranță la incendiu

Design antistatic

Tijă rezistentă la explozie

IPAD montat ISO 5211

Funcționarea supapei: pârghie manuală / angrenaj melcat / acționare / actuator pneumatic / actuator electric


MOC (Bil of Material – BOM) :

Corp și capotă: ASTM A 216 GR. WCB/ASTM A105N (oțel carbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (oțel carbon la temperatură joasă)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Oțel inoxidabil)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (oțel inoxidabil)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex din oțel inoxidabil)

Bilă solidă: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Notă: Tip scaun Harseal Metal Tratamentul suprafeței cu bile: ENP, HCR, WC, sudare Ni60/ Ni55

Tijă: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Scaun bilă și garnitură de corp: PTFE Virgin / 25% PTFE umplut cu sticlă â GFT / PTFE umplut cu carbon â CFT

: PEEK / Delrin / Grafoil â Inel de grafit

Ambalaj presetupe: PTFE Virgin / 25% PTFE umplut cu sticla â GFT / PTFE umplut cu carbon â CFT

: Grafoil â Inel de grafit


Ce este o supapă cu bilă cu orificiu redus?

O supapă cu bilă cu alezament redus este un tip de supapă cu bilă în care diametrul interior al alezajului supapei este mai mic decât diametrul țevii, în timp ce dimensiunea flanșei supapei este încă potrivită cu diametrul țevii. Cerința de lucru este aceea că turbulența și debitul fluidului nu sunt preocupări majore și în cazul în care acumularea de particule nu este probabil să apară, pentru a evita blocarea supapei.


Cu un diametru interior mai mic, carcasa supapei și dimensiunea bilei sunt, de asemenea, mai mici, astfel încât supapa cu bilă cu orificiu redus să ocupe un volum mai mic, ceea ce o face să consume un spațiu mai mic în timpul instalării. În plus, materialul pentru o carcasă mai mică și o bilă percepe un cost de material mai mic, pentru a afecta costul produselor finale, pentru a reduce întregul cost al sistemului de conducte.






Hot Tags: Supapă cu bilă plutitoare pentru reducerea orificiului, China, producători, furnizori, fabrică, preț
