LYV®, un producător profesionist de supape industriale, și-a prezentat

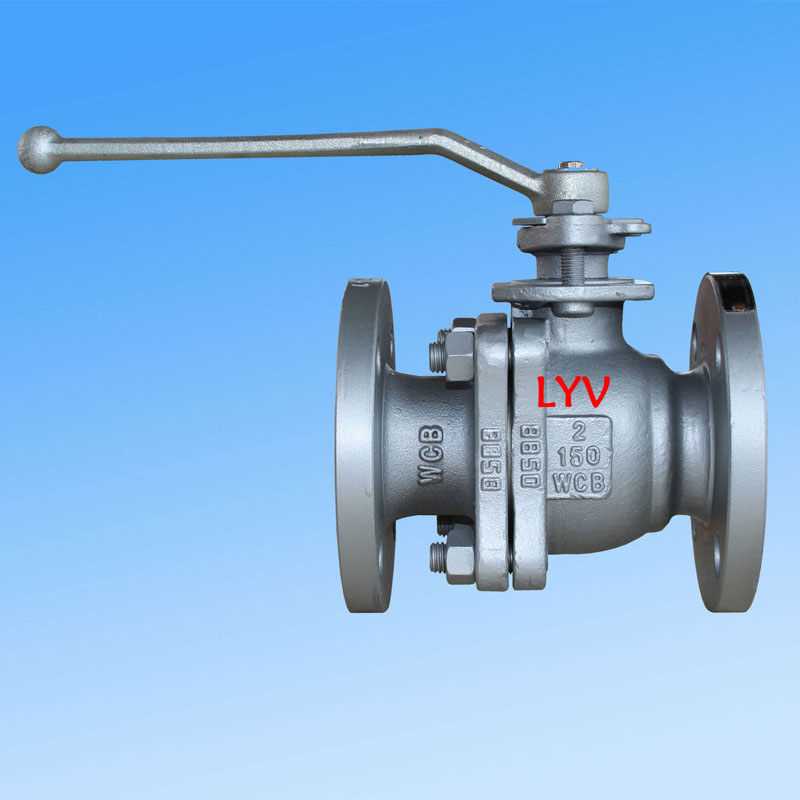

Supapă cu bilă plutitoare din 2 piese, unul dintre cele mai utilizate tipuri de supape în sistemele de conducte industriale. Compania exportă supape pe piețe precum America de Nord, Asia de Sud-Est, Rusia și Orientul Mijlociu. Cu echipamente de prelucrare CNC și o forță de muncă calificată, LYV® are o capacitate de producție anuală care depășește 50.000 de supape, susținând atât cerințele standard, cât și cele personalizate.
Proiectare și Construcție
Supapa cu bilă plutitoare din 2 piese are o construcție cu corp divizat cu un design cu bilă plutitoare. Este proiectat în conformitate cuISO 17292, API 608 și API 6Dstandardele. Supapa este disponibilă în configurații cu orificiu complet (FB) sau cu orificiu redus (RB), cu construcție a corpului cu intrare la capăt. Opțiunile de capotă includ capotă cu șuruburi sau capotă extinsă, iar tipurile de scaune sunt oferite în variante de scaun moale sau de metal cu etanșare tare. Direcția fluxului poate fi unidirecțională sau bidirecțională, oferind flexibilitate pentru diferite cerințe ale procesului.
Dimensiune și interval de presiune
| Clasa de presiune |
Interval de dimensiuni (NPS) |
Interval de dimensiuni (DN) |
| Clasa ANSI 150LB |
1/2" – 10" |
DN15 – DN250 |
| Clasa ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Clasa ANSI 600LB |
1/2" – 4" |
DN15 – DN100 |
Nota:Pentru clasele PN, supapa acoperă PN0.6, PN1.6, PN2.0, PN2.5 până la DN250; PN4.0 și PN5.0 până la DN200; PN6.3 și PN10.0 până la DN100.
Standarde de proiectare și testare
| Categoria standard |
Standard de referință |
|
Standard de proiectare
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspecție și testare
|
API 598 / API 6D |
|
Testare sigură la incendiu
|
API 607 / API 6FA |
|
Lungime flanșă la flanșă
|
ANSI B16.10 – Model scurt / Model lung |
|
Terminați conexiunile
|
Flanșă (ANSI B16.5), sudare cap la cap, sudură cu soclu |
Caracteristici cheie
-
Design sigur la foc– respectă API 607 / API 6FA
-
Design antistatic– disipează sarcina statică pentru o funcționare sigură
-
Tijă rezistentă la explozie– previne ejectarea tijei sub presiune
-
Serviciu mediu– gaze naturale, petrol, apă, oxigen și alte fluide industriale
-
Serviciu acru– conform cu ISO 15156 / NACE MR0175
-
Funcționarea supapei– pârghie manuală, angrenaj melcat, actuator pneumatic, servomotor electric
Materiale de construcție (BOM)
Corp și capotă
| Grad material |
Descriere |
| ASTM A216 GR. WCB / A105N |
Oțel carbon |
| ASTM A352 LCB / LCC / A350 LF2 |
Oțel carbon la temperatură scăzută |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (oțel inoxidabil) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (oțel inoxidabil) |
| ASTM A351 Gr. CF8C |
Oţel inoxidabil |
| ASTM A890 4A / 5A / 6A |
Oțel inoxidabil duplex |
Minge solidă
| Grad material |
Descriere |
| A105N + ENP / A105N + TCC |
Oțel carbon cu placare cu nichel electroless / acoperire cu carbură de tungsten |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Oţel inoxidabil |
| ASTM A182 F51 / F53 / F55 |
Oțel inoxidabil duplex/super duplex |
Notă pentru scaunul metalic Hard-Seal:Tratamentele suprafeței cu bile includ ENP, HCR, WC și sudarea Ni60 / Ni55.
Tulpina
| Grad material |
Descriere |
| ASTM A182 F6a |
Oțel inoxidabil martensitic |
| ASTM A182 F304 / F316 / F304L / F316L |
Oţel inoxidabil |
| 17-4 PH |
Oțel inoxidabil care se întărește prin precipitații |
| ASTM A182 F51 / F53 / F55 |
Oțel inoxidabil duplex/super duplex |
Scaune, garnituri de etanșare și garnitură de glande
| Material |
Aplicație |
| PTFE Virgin |
Scaun / etanșare corp / etanșare glandă |
| 25% PTFE umplut cu sticla (GFT) |
Scaun / etanșare corp / etanșare glandă |
| PTFE umplut cu carbon (CFT) |
Scaun / etanșare corp / etanșare glandă |
| PEEK / Delrin |
Sigiliu scaun/corp |
| Grafoil (Inel de grafit) |
Scaun / etanșare corp / etanșare glandă |
Aplicație și service
Supapa cu bilă plutitoare din 2 piese este potrivită pentru o gamă largă de aplicații industriale, inclusiv petrol și gaze, petrochimie, generare de energie, tratare a apei și sisteme de conducte. Este disponibil cu conexiuni de capăt cu flanșă, sudură cap la cap sau cu sudură și poate fi acționat manual sau cu actuatoare automate. LYV® oferă asistență post-vânzare completă și livrare la timp, susținută de echipele sale de inginerie și producție cu experiență.
Nota:Pentru combinații de materiale personalizate, valori de presiune sau configurații ale actuatorului, vă rugăm să contactați direct LYV® cu specificațiile proiectului dumneavoastră.
