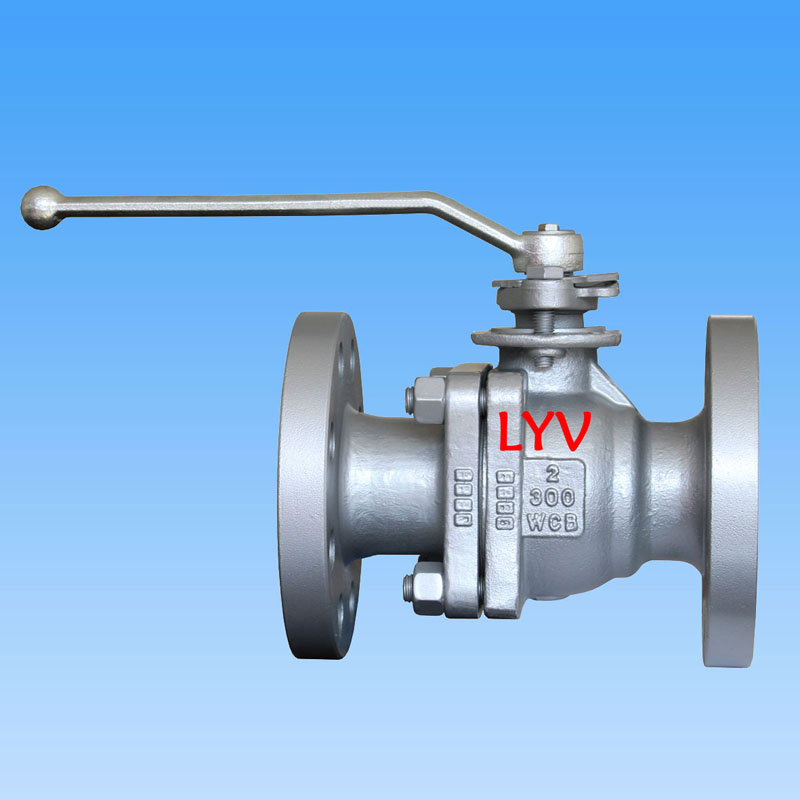

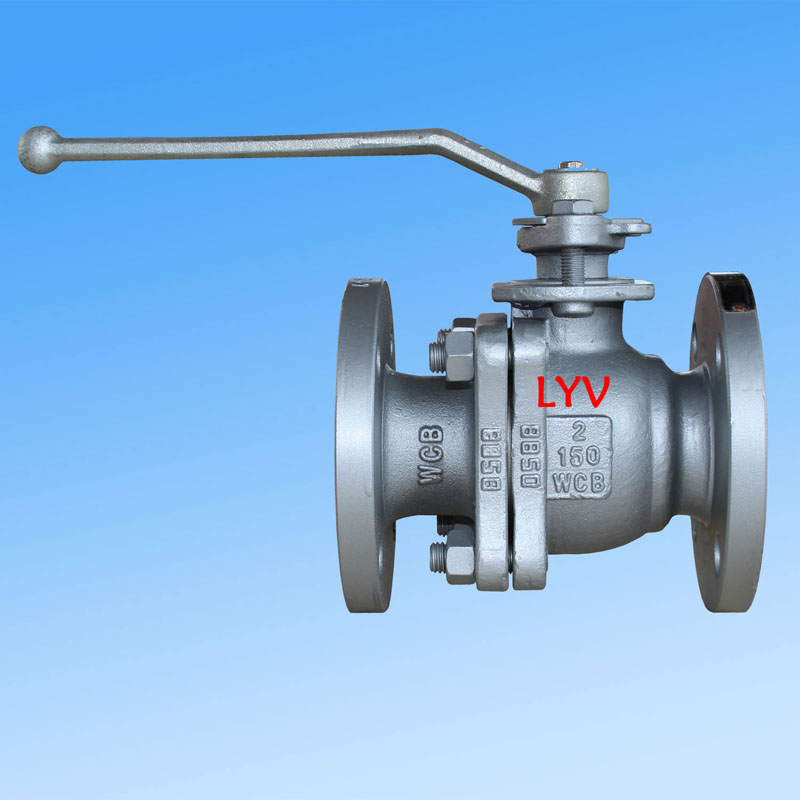

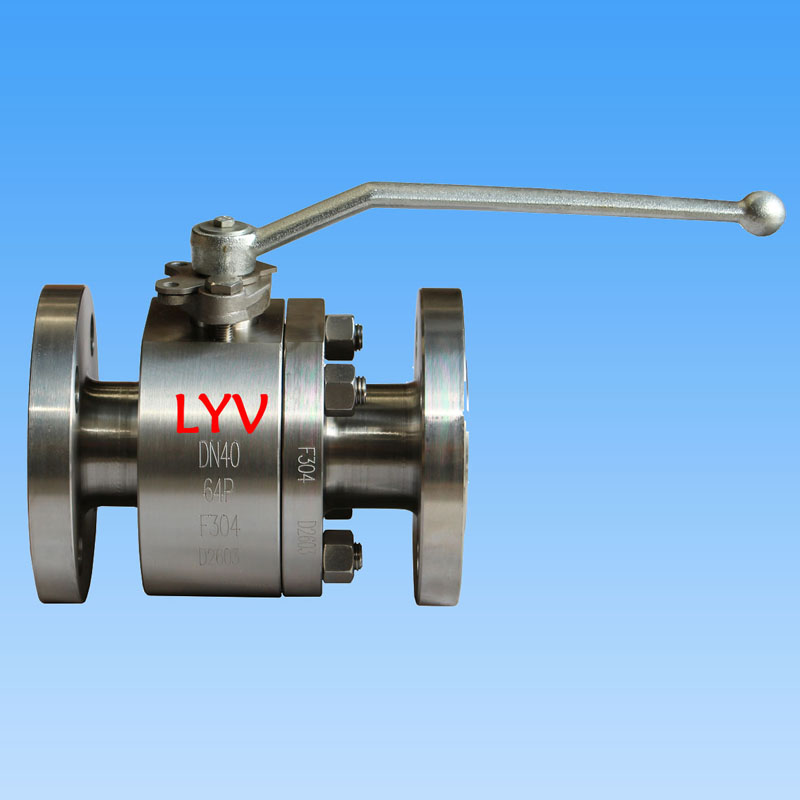

Supapă cu bilă plutitoare din 2 piese

LYV® este un producător profesionist de supape industriale, care exportă diferite supape în America, Canada, Asia de Sud-Est, Rusia și Orientul Mijlociu etc. Cu echipamentele CNC și muncitori calificați, putem produce peste 50.000 de bucăți supape pe an, așteptăm ca expeditor să fie un furnizor în care poți avea încredere.

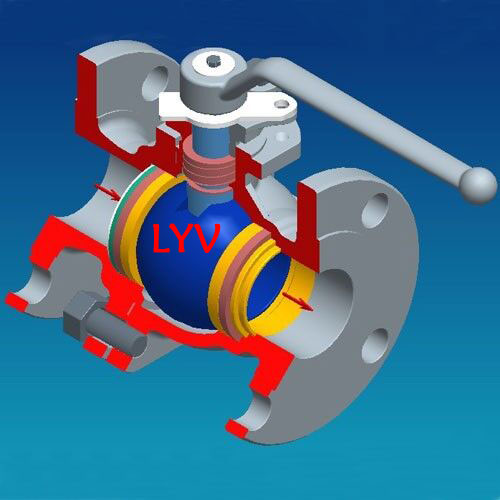

Supapa cu bilă plutitoare din 2 piese este proiectată conform ISO 17292, API 608 și API 6D, ca tip de bilă plutitoare cu construcție cu corp divizat.

Proiectare și testare Standard internațional pentru robinete cu bilă din două piese

Standard de proiectare: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standard de inspecție și testare: API 598/ API 6D

Standard de testare împotriva incendiilor: API 607/API 6FA

Lungime flanșă la flanșă: ANSI B 16.10 - model scurt/ model lung

Conexiune la capăt: Capăt cu flanșă conform ANSI B 16.5, capete sudate cap la cap, capete sudate stoc.

Dimensiunea producătorului și intervalul de presiune:

NPS 1/2â la 10â (pentru clasa ANSI 150LB)

NPS 1/2â până la 8â (pentru clasa ANSI 300LB)

NPS 1/2â la 4â (pentru clasa ANSI 600LB)

sau

DN15 până la DN250 (pentru PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 până la DN200 (pentru PN4.0Mpa, PN5.0Mpa)

DN15 până la DN100 (pentru PN6.3Mpa, PN10.0Mpa)

Alezajul țevii: Alezajul complet (FB)/ Alezajul redus (RB)

Corp de construcție: intrare de capăt

Capotă/Tip capac: Capotă cu șuruburi/Capotă extinsă

Tip scaun: tip moale/ tip metal cu etanșare rigidă

Flux Direcțional: unidirecțional/bidirecțional

Mediu de serviciu: gaz natural, petrol, apă, gaz oxigenat etc

Serviciu: SOUR, ISO 15156/ NACE MR0175

Caracteristică: design de siguranță la incendiu

Design antistatic

Tijă anti-explozie

Funcționarea supapei: pârghie manuală / angrenaj melcat / acționat / actuator pneumatic / actuator electric

MOC (Bil of Material – BOM) :

Corp și capotă: ASTM A 216 GR. WCB/ASTM A105N (oțel carbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (oțel carbon la temperatură joasă)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Oțel inoxidabil)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (oțel inoxidabil)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex din oțel inoxidabil)

Bilă solidă: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Notă: Tip scaun Harseal Metal Tratamentul suprafeței cu bile: ENP, HCR, WC, sudare Ni60/ Ni55

Tijă: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Scaun bilă și garnitură de corp: PTFE Virgin / 25% PTFE umplut cu sticlă â GFT / PTFE umplut cu carbon â CFT

: PEEK / Delrin / Grafoil â Inel de grafit

Ambalaj presetupe: PTFE Virgin / 25% PTFE umplut cu sticla â GFT / PTFE umplut cu carbon â CFT

: Grafoil â Inel de grafit
