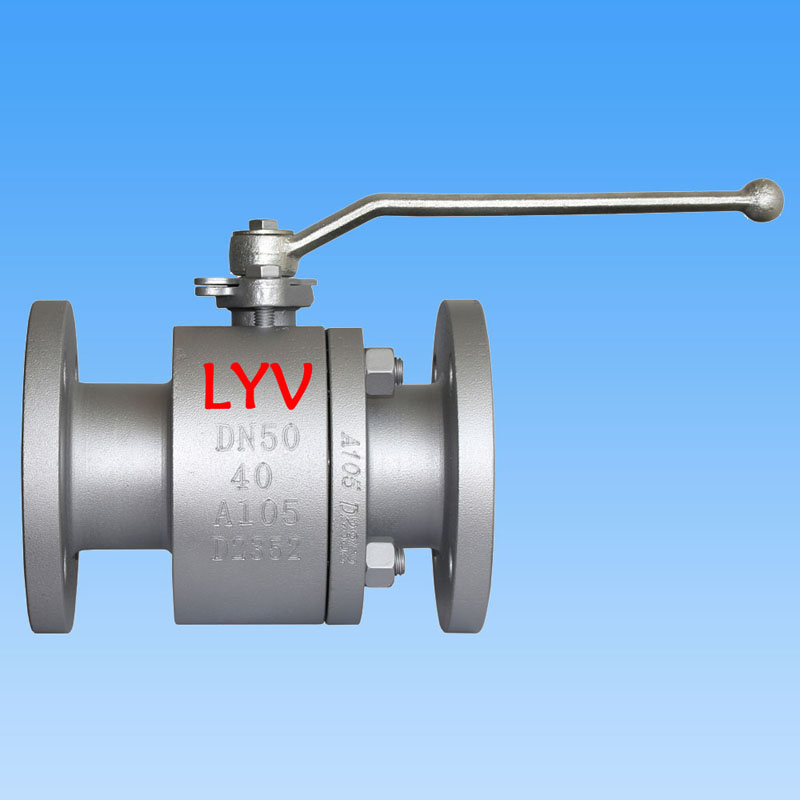

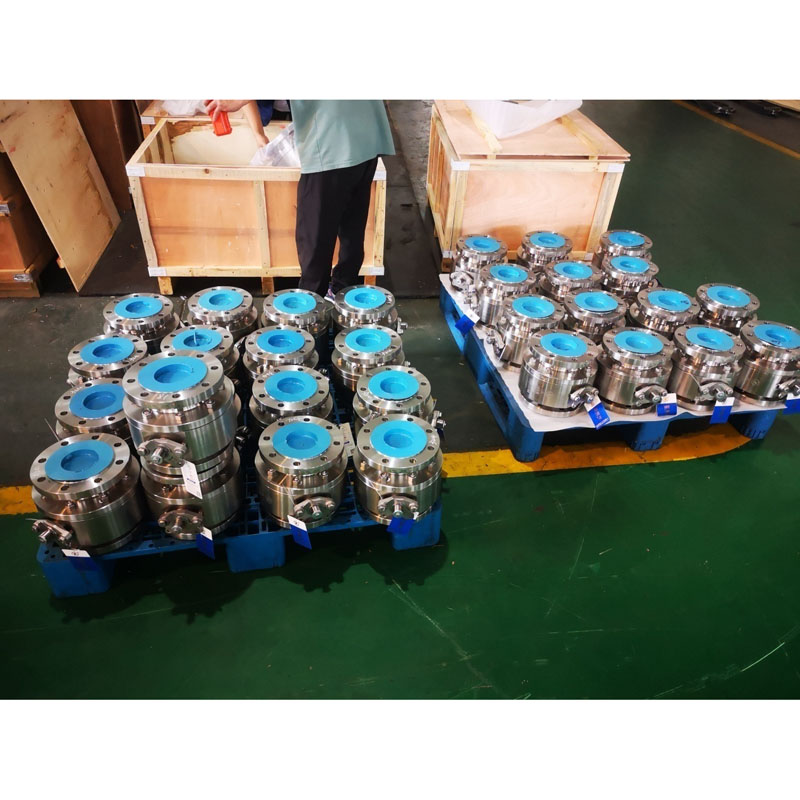

Supapă cu bilă plutitoare cu pas complet

LYV® supapa cu bilă plutitoare cu pas complet este folosită pentru a tăia sau conecta mediul în conductă, care au caracteristici precum: asigurarea etanșării supapei, coeficient scăzut de frecare, cuplu de operare mic, o varietate de materiale pentru scaun, gamă largă de adaptabilitate, deschidere /închidere cu comutatorul corect. În același timp, supapa cu bilă plutitoare poate forma contact metalic cu corpul supapei după incendiu pentru a asigura etanșarea tijei.

Standard internațional de proiectare și testare:

Standard de proiectare: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Standard de inspecție și testare: API 598/ API 6D

Standard de testare împotriva incendiilor: API 607/API 6FA

Lungime flanșă la flanșă: ANSI B 16.10 - model scurt/ model lung

Conexiune la capăt: Capăt cu flanșă conform ANSI B 16.5, capete sudate cap la cap, capete sudate stoc.

Dimensiunea producătorului și intervalul de presiune:

NPS 1/2â la 10â (pentru clasa ANSI 150LB)

NPS 1/2â până la 8* (pentru clasa ANSI 300LB)

NPS 1/2â la 4â (pentru clasa ANSI 600LB)

sau

DN15 până la DN250 (pentru PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN15 până la DN200 (pentru PN4.0Mpa, PN5.0Mpa)

DN15 până la DN100 (pentru PN6.3Mpa, PN10.0Mpa)

Alezajul țevii: Alezajul complet (FB)

Corp de construcție: intrare de capăt, 2 bucăți/3 bucăți

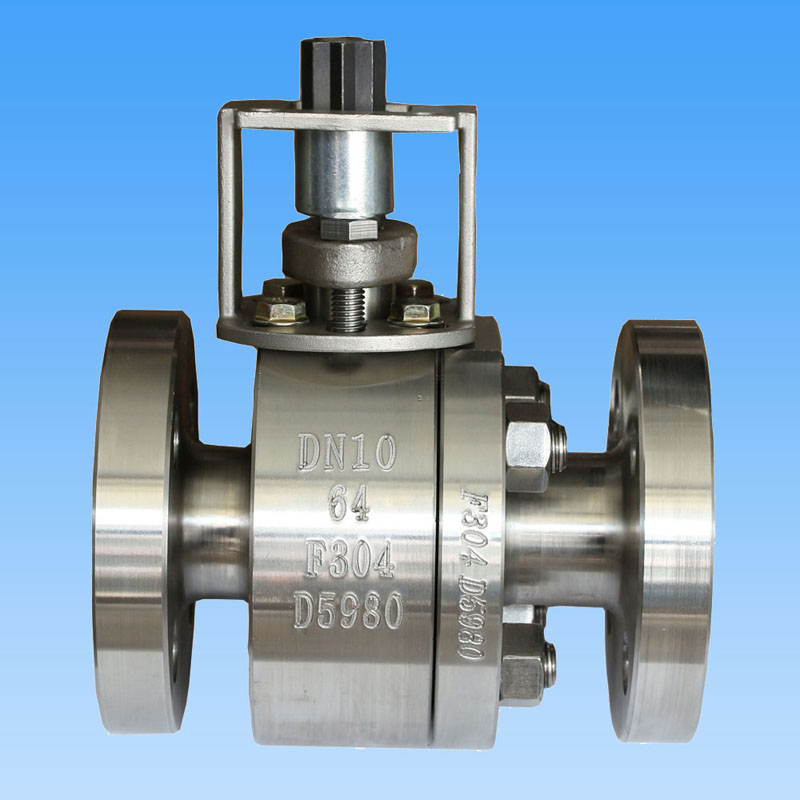

Capotă/Tip capac: Capotă cu șuruburi/Capotă extinsă

Tip scaun: tip moale/ tip metal cu etanșare rigidă

Flux Direcțional: unidirecțional/bidirecțional

Mediu de serviciu: gaz natural, petrol, apă, gaz oxigenat etc

Serviciu: SOUR, ISO 15156/ NACE MR0175

Caracteristică: design de siguranță la incendiu

Design antistatic

Tijă rezistentă la explozie

IPAD montat ISO 5211

Funcționarea supapei: pârghie manuală / angrenaj melcat / acționat / actuator pneumatic / actuator electric

MOC (Bil of Material – BOM) :

Corp și capotă: ASTM A 216 GR. WCB/ASTM A105N (oțel carbon)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (oțel carbon la temperatură joasă)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Oțel inoxidabil)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (oțel inoxidabil)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex din oțel inoxidabil)

Bilă solidă: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Notă: Tip scaun Harseal Metal Tratamentul suprafeței cu bile: ENP, HCR, WC, sudare Ni60/ Ni55

Tijă: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Scaun bilă și garnitură de corp: PTFE Virgin / 25% PTFE umplut cu sticlă â GFT / PTFE umplut cu carbon â CFT

: PEEK / Delrin / Grafoil â Inel de grafit

Ambalaj presetupe: PTFE Virgin / 25% PTFE umplut cu sticla â GFT / PTFE umplut cu carbon â CFT

: Grafoil â Inel de grafit

Ce este o supapă cu bilă de tip plutitor?

Supapa cu bilă plutitoare este un fel de supapă care plutește în interiorul corpului supapei; se deplasează în aval și ar fi strâns strâns pe scaun de presiunea medie, pentru a asigura o etanșare fiabilă. Este un design destul de simplu, cu o bună performanță de etanșare și care se bazează pe materialul scaunului pentru a suporta sarcina de lucru, deoarece solicitarea de etanșare este impusă în principal asupra inelelor scaunului. De obicei, supapele cu bilă plutitoare funcționează în sistemul de conducte cu o presiune scăzută și medie.

Ce este o supapă cu bilă cu pas complet?

Supapa cu bilă cu pas complet este utilizată în principal pentru condiții de pornire-oprire. În sistemul de conducte de proces, majoritatea supapelor sunt proiectate pentru a limita debitul la un anumit interval, făcând trecerea de curgere sau zona elementului de închidere mai mică decât diametrul interior al conductei. Unele tipuri de supape cu bilă au o bilă supradimensionată pentru a se asigura că pasajele interne de curgere pot avea suficient spațiu pentru a permite fluidului să treacă fără restricții evidente, care este denumită vale cu bilă cu pas complet, deoarece orificiul de pe bilă este aceeași dimensiune pentru a se potrivi cu diametrul conductei.
