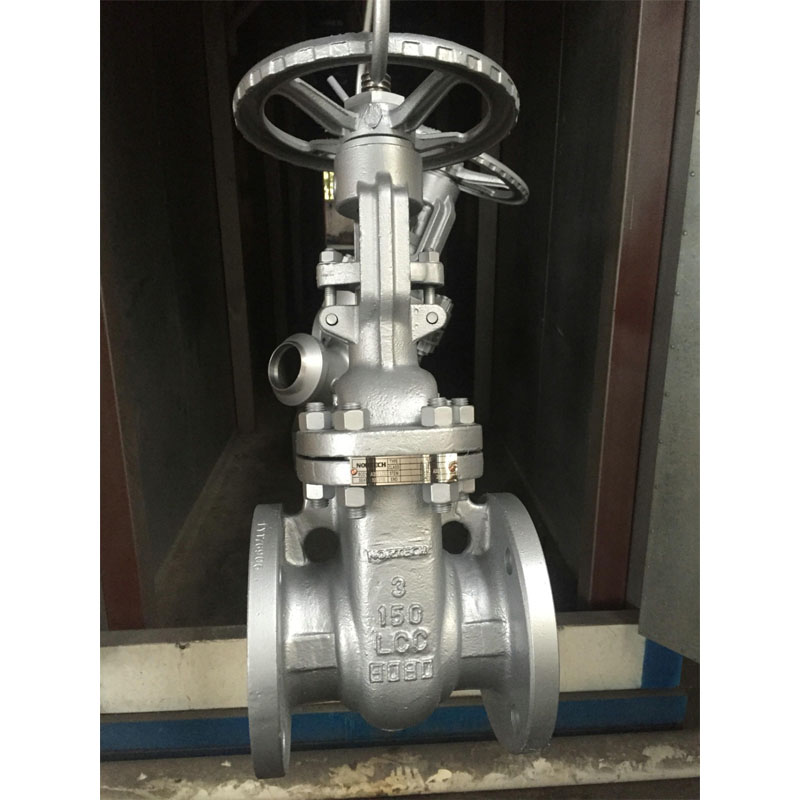

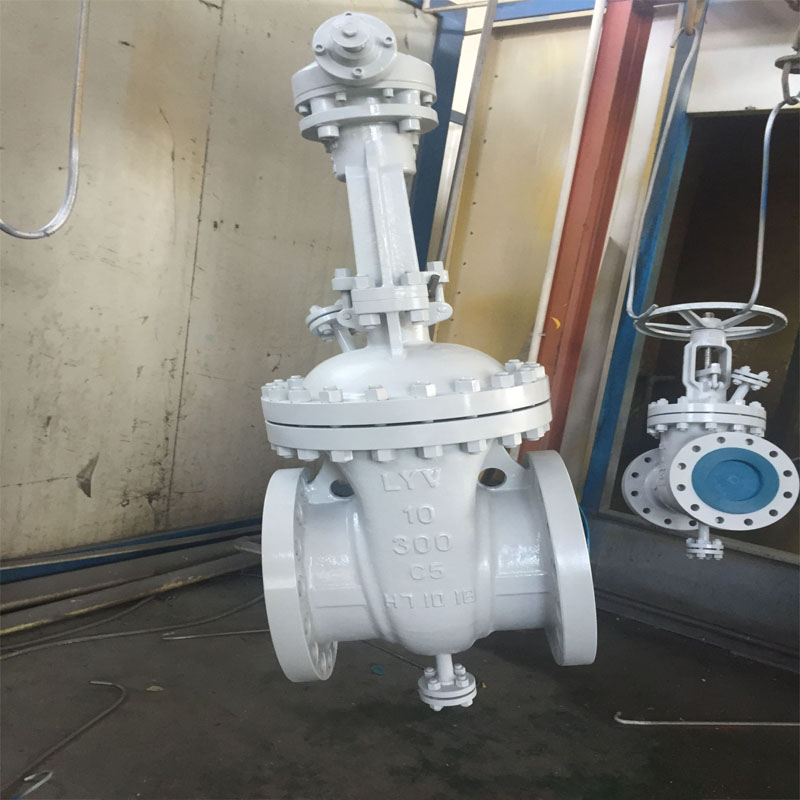

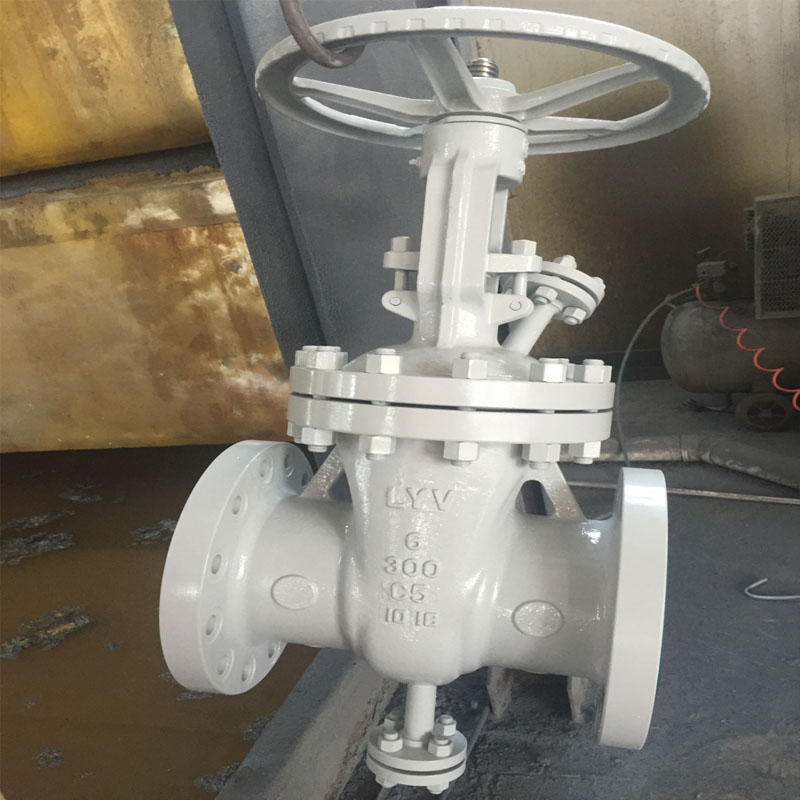

Supapă cu poartă cu flanșă

LYV® este producătorii și furnizorii de supape cu flanșă din China care au aprobat certificatul API 6D și CE. Urmărim calitatea să fii sigur că prețul conștiinței, serviciul dedicat, poți avea încredere în noi.

Supapa cu șartă cu flanșă este o supapă de mișcare a căptușelii care utilizează un element de închidere în mod obișnuit plat perpendicular pe fluxul de proces, care alunecă în fluxul de curgere pentru a asigura oprirea, pentru a face o funcție de pornire și oprire pentru serviciile de lichid și gaz, pentru a conecta cu conducta cu două flanşe. Supapele cu gură pot fi utilizate pe scară largă în diverse industrii, pentru instalații de apă, gaze naturale, petrol, petro și petrochimice. .

Standard internațional de proiectare și testare:

Standard de proiectare: API 600, ASME B16.34

Standard de inspecție și testare: API 598

Lungime flanșă la flanșă: ANSI B 16.10

Conexiune la capăt: capăt cu flanșă conform ANSI B 16.5,

Dimensiunea producătorului și intervalul de presiune:

NPS 2â la 48 â (pentru clasa ANSI 150LB)

NPS 2â la 40â (pentru clasa ANSI 300LB)

NPS 2â la 24â (pentru clasa ANSI 600LB)

NPS 2â la 20â (pentru clasa ANSI 900LB)

NPS 2â la 16â (pentru clasa ANSI 1500LB)

NPS 2â la 12â (pentru clasa ANSI 2500LB)

Corp de construcție: șurub și jug exterior (OS&Y)

Tip capotă/capac: Capotă cu șuruburi (BB) / Capotă cu etanșare presurizată (PSB)

Tip scaun: tip metal cu etanșare rigidă

Tip tulpină: tulpină inelă

Garnitură: Garnitură spiralată

Flux Direcțional: Unidirecțional

Mediu de serviciu: gaze naturale, petrol, apă, gaz etc

Emisii fugitive: ISO 15848

Funcționarea supapei: roată de mână / angrenaj melcat / actuator motor

MOC (Bil of Material – BOM) :

Corp și capotă: ASTM A 216 GR. WCB (oțel carbon)

: ASTM A352 LCB / LCC (oțel carbon la temperatură joasă)

: ASTM A217 WC1/ WC6/ WC9/ C5 (oțel carbon de înaltă temperatură)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Oțel inoxidabil)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (oțel inoxidabil)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplex din oțel inoxidabil)

Disc: ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

Tijă: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Inel scaun: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 / F55

Garnitură: SS Spiral Wound+ Grafit sau SS Spiral Wound + PTFE sau PTFE armat

Garnitură de ambalare: Grafit flexibil/PTFE
